F25.4mm Xtool P2S nokka + Linssi
F25.4mm linssi + nokka
€50.00
Ei varastossa
Sopii Xtool P2S laserleikkuriin.

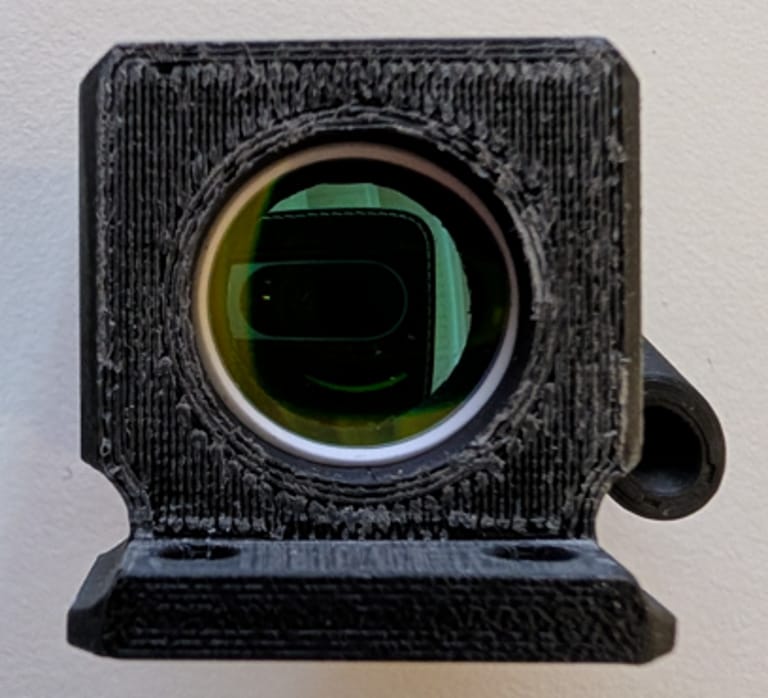

Nokka Tulostettu PLA+ filamentista.
Nokalla koekaiverrettu ennen toimitusta.
Käyttöohje
Ruuvaa irti ja Irroita koneen alkuperäinen nokka. (pidä ruuvit, tarvitset niitä uuden nokan kiinnitystä varten)
Tuo uusi nokka lähelle polttopäätä ja työnnä 4mm ilmaletku kiinni noin 5mm tai niin syvälle kun se tuntuu menevän.
Työnnä nokka paikalleen ja ruuvaa se kiinni.
Xtool Studiossa valitse "slats removed" tila.
Mittaa koneen mittaustoiminnolla työstöpinnan etäisyys (ota talteen)
Asemoi haluttu työ materiaaliin nähden haluttuun kohtaan.
Laske uusi etäisyys joka syötetään Xtool studion etäisyys kenttään. Jos etäisyys jonka xtool mittaa on 25, laske seuraavasti: Etäisyys = 25 + (25.4)
Uusi Etäisyys on 50.40 ja se syötetään etäisyys kenttään jonka jälkeen työ voidaan aloittaa. Huomaa, että työn asemointi muuttuu mutta älä välitä siitä vaan luota kohdassa 6. Tehtyyn asemointiin ja voita jatka kaivertamiseen/leikkaamiseen.
Jos tarvii asemoida uudestaan, mittaa koneen measure toiminnolla etäisyys ja asemoi ja kirjaa taas laskettu etäisyys ennenkuin alat kaivertamaan.
Nokan purkaminen
Irroita nokka laserpäästä
Ota kiinni nokan yläpäästä toisella kädellä ja toisella kädellä pidä kiinni nokasta jossa letkuliitin on. Voit asettaa etusormen nokan ja letkuliittimen taakse jolloin saat letkuliittimestä apua vääntää nokkan auki.
kun pidät nokkaa niin että linssi näkyy ylöspäin, käännä nokkaa myötäpäivään (eli ns itseäsi päin) jolloin se irtoaa. Nokka kääntyy noin 45 astetta jonka jälkeen sen saa irti vetämällä alaosaa alaspäin. Tarvitset vain jämäkän otteen muttei mitään raakaa voimaa tai pihtejä jotta nokka irtoaa.
Ota tiiviste ja linssi pois ja putsaa tarvittaessa sekä nokan osat että linssi.
Nokan kokoaminen

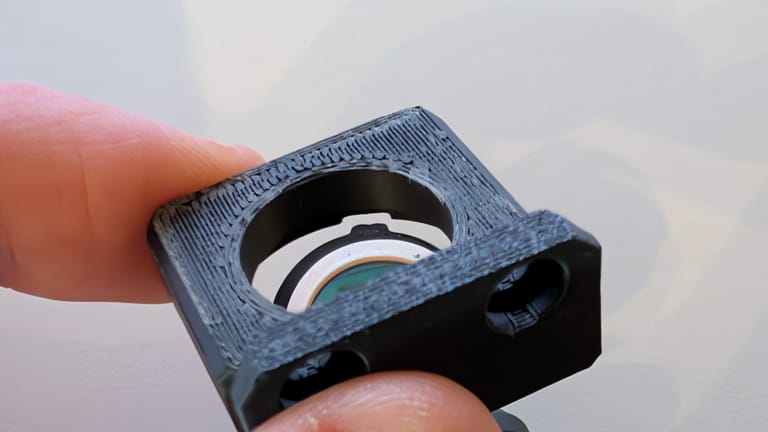

Ota nokan alaosa käteen niin että linssi syvennys on ylöspäin.
aseta linssi paikallee kaavera puoli ylöspäin. Helppo sääntö on että kun katsot linssiä ja näet koko pääsi, se on oikein päin, jos näet zoomatun kuvan kasvoista se on väärin päin.
Kun linssi on kaareva puoli ylöspäin, aseta silikonitiiviste paikoilleen linssin päälle niin keskelle kuin mahdollista.
Ota nokan yläosa ja pidä sitä hiukan kallistettuna jotta näet kiinnitysurat/slotit johon nokan alaosan "tapit" menee.
Alaosan letkuliitin pitää olla suurinpiirtein yläosan oikean puolen ruuvireijän kohdalla jotta tapit ja slotit ovat kohdikkain. Opit tämän nopeasti kun kallistat nokan yläosaa niin että näet slotin ja tapin samaan aikaan.
Sitten sujautat paikalleen lähdet kääntämää alaosaa vastapäivään (poispäin sinusta) ( voit käyttää letkuliitinuloketta apuna kun kiristät/"kampeat" osat kiinni) ja katsot samalla että tiiviste ei puristu huonosti paikalleen. Tämä on vaikein vaihe sillä tiiviste saattaa vaatia muutaman kerran uudelleenasettelua että sen saa keskitettyä paikalleen oikein. Kuvasta näet millon tiiviste on ok:Sti ja samalla näet mihin kohtaa putkiliitin jää kun osat ovat kiinnitetty oikein. Huomio -> Älä survo raa-alla voimalla kun käännät osia kiinni, napakka ote ja käännät tiukalle.
3d tulostetuilla nokilla olen testannut 50minuutin mittaisen kaiverruksen sekä olen leikannut 70-80% teholla esim akryyliä lyhempiä parin minuutin ajoja.
Ennen käyttöä tee optical path calibration Xtool sovelluksessa ja tarkista ettei laserkeila osu nokkaan.
Nokan käyttäytymistä jos laser osuu nokkaan ei ole testattu.
Huomio!
Käytä vain jos tiedät mitä olet tekemässä. Myyjänä en ota vastuuta mikäli kone vaurioituu millään tavalla joten käytä tätä tuotetta ajatus mukana.
Olethan aina läsnä kun käytät laseria jotta estät mahdolliset vaaratilanteet, kuten tulipalomahdollisuuden tai muun vastaavan konetta vaurioittavan tilanteen.
